智能一体式电磁流量计

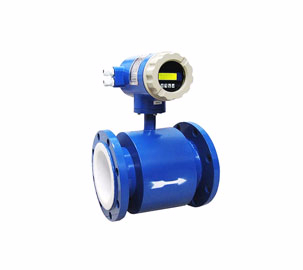

ZFG智能一体型电磁流量计
   ZFG系列一体型电磁流量计由ZFG型电磁流量计传感器和ZFH系列信号转换器配套组合一体，信号转换器具有IP67防护要求。ZFG一体型电磁流量计主要用以测量
各种酸、碱、盐溶液，纸浆、泥浆等导电性液体，或液固两相介质的体积流量。在化工、矿冶、给排水、污水处理、食品、造纸、制糖、港口疏浚等部门得到广泛应
用。本流量计可与显示、记录仪表、积算器或调节器配套，用来对流量进行检测、积算、调节和控制。
一体型电磁流量计具有以下特点：
传感器采用整体焊接结构，密封性好；
结构简单可靠，内部无活动部件，几乎无压力损失；
测录精度不受被测介质压力、温度、密度、粘度等物理参数变化的影响；
具有电导率测量功能，可以判别传感器是否空管；
采用16位嵌人式微处理器，运算速度快，精度高；
具有双向流量测量功能，能显示正、反向流量、百分比、流速；
内部具有三个积算器，分别显示正、反向累计及差值积算量；
具有RS485或RS232C数字通讯信号输出；
含数字量处理，抗干扰能力强，测量可靠，精度高
超低EMI开关电源适用电源电压变化范囚大，抗EMC性能好；
含中、英文菜单操作，使用方便，操作简单，易学易懂；
自诊断信息与故障处理；
可提供防爆型（隔爆型）
电磁流量计电极材料的选择

电磁流量计衬里材料的选择

电磁流量计现场安装
    选择正确的安装地点和采用正确的安装方法是使用好电磁流量计的关键，若安装失误，不但会影响测量效果，还会影响测量精度，更会影响流量计的使用寿命，甚至会损坏流量计。
1.电磁流量计安装地点选择
  为了使传感器工作可靠稳定，在选择安装地点时应注意以下几个方面的要求：
（1）尽量避开铁磁性物体及具有强电磁场的设备（如大电机、大变压器等），以免磁场影响传感器的工作磁场和流量信号。
（2）影尽量安装在干燥通风之处，不宜在潮湿、易积水的地方安装。
（3）应尽量避免日晒雨淋，避免环境温度高于60°C及相对湿度大于95％。
（4）选择便于维修，活动方便的地方。
（5）流量计应安装在水泵后端，决不能在抽吸侧安装；阀门应安装在流量
下游侧。
2.电磁流量计安装要求
为了您正确的测量，在选择上管道上位置时应注意以下几点要求：
（1）传感器即可在直管道上安装，也可在水平或倾斜管道上安装，但要求两电极的中心连线处于水平状态。
（2）介质在安装位置应该满管流动，避免不满管及气体附着在电极上。
（3）对于液固两相流体，最好采用垂直安装，使传感器衬里磨损均匀，延长使用寿命。
（4）流量计安装位置介质不满时，可采用抬高流量计后端管路的方式，使其满管，严禁在管道最高点和出水口安装流量计。
(5)修改管道的安装方法：当介质流速达不到要求时，应当选用较小口径的流量计，这时应使用异经锥管或修改部分管道，使其与传感器同口径，但前后直管段至少须满足前置管段≥10DN、后直管段≥5DN（DN为管径）。
（6）前后直管段为流量计前≥10DN，后端≥5DN。
3.电磁流量计仪表接线
若采用分体安装连接的信号电缆采用定制的专用电缆线，电缆线越短越好。
励磁电缆可选用Yz中型橡套电缆，其长度和信号电缆一样。
信号电缆必须与其他的电源严格分开，不能敷设在同一根管子内。
信号电缆和励磁电缆尽可能短，不能将多余的电缆卷在一起，应将多余的电缆剪掉，并重新焊好接头。
电缆斡旋传感器电器接口时，在端口处做成U型，这样可以防止雨水渗透到传感器中。
