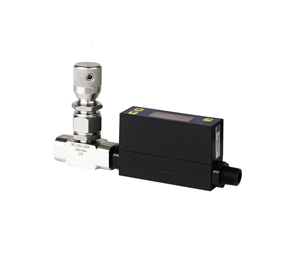

微小气体质量流量计

微小气体质量流量计

       MF4003/08系列气体质量流量传感器是专为普通气体流量检测开发的产品。该传感器能直接测量气体质量流量,不需要旁路设置,压损小。

全国销售热线: 13384901913

一、概述
MF4000系列气体质量流量计是专为管径为3mm~8mm的气体管路中的低速气流的流量计量而设计。螺纹与各种快速
接口可轻松实现机械接口转换,满足用户多种气体管路的要求,该产品可用于过程控制、大气采样等各种工业应用。
MF4003,管道内径为3mm,测量范围最大到5SLPM;适用于粒子计数器和各类分析仪器。
MF40008,管道内径为8mm,测量范围最大到50SLPM;可用于气体测量和控制设备、麻醉机、环境检测仪、大气采样器和各类分析仪器。
二、MF4000系列气体质量流量传感器的特点:
专为管径为3mm-8mm的气体管路中低速气流的流量计量而设计,进行流体数据统计记录
各种连接方式,易于安装与使用
输出方式灵活 既可通过通讯接口主动上传数据 ,
在麻醉机电子表上具有卓越表现或由上位机查询输出数据,也可通过模拟接口输出线性的模拟电
LED显示瞬时流量和累计流量,允许现场用按键配置流量计参数
可记录自上电以来瞬时流量的最大值和最小值 具有超量程功能 ,
全量程高稳定性、高精度和优良的重复性
三、MF4000系列气体质量流量传感器的机械尺寸

四、MF4003/08系列气体质量流量传感器技术参数

        参数                   MF4003                                        MF4008  单位
        通径                         3                                                     8                                mm
      最大流量                    2,3,4,5,                                       10,20,30,40,50SLPM
      量程比 100:1
精度 ±(1.5+0.2FS)%
重复性      0.25%
零点输出漂移         ±30mV
输出漂移               ±0.12%/℃
响应时间      10(默认,可设置20,50,100,200,500,1000)ms
工作电源8~24VDC,50mA
输出方式线性:RS232/RS485/模拟电压0.5~4.5VDC
显示方式4位7段LED数码管显示,2个指示灯
指示单位瞬时流量SLPM;累计流量SL
显示分辨率0.001,,001,0.1可设置                                     0.01,0.1可设置              SLPM
最大流量压损100                                              600Pa
最大工作压力≤0.5MPa
工作温度-10~+55
储存温度-20~+65
工作湿度<95%RH(无结冰,无凝霜)
机械接口BSPT1/4(R1/4),4mm,6mm,8mm快速接头
键盘三个按键
引出线5针插座,南士CD R-5
校准方式空气(20℃,101.325KPa)
重量55(带BSPT1/4(R1/4)接头)
74(带4mm,8mm快速接头)
71(带6mm快速接头)
    g


备注: 1,模拟输出为传感器的标准输出,用户可以根据不同需求选择RS232或RS485输出;
 ,以上参数在为 20℃,101.325KPa下测得

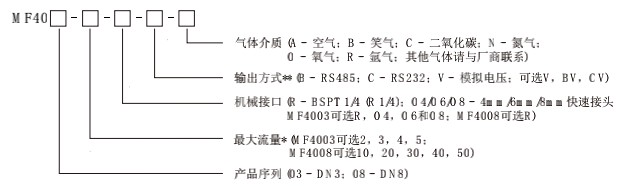

微小气体质量流量计选型说明



* 最大流量单位为SLPM,比如5代表最大流量为5SLPM;
 对二氧化碳和笑气,MF4003最大流量可选2,3,4,不可选5;MF4008最大流量可选10,20,30,40,不可选50;
** 流量计的标准输出为模拟电压,RS232和RS485为选项
